直讀光譜儀的光柵是怎么刻的
發布時間：2020-06-30 09:14:23 點擊：4697
直讀光譜儀的光柵是光譜儀器當中的最重要的一個部件，直讀光譜儀主要原理就是將分光，檢測分開的光束，以達到最后檢測效果。那直讀光譜儀光柵又是怎么做的呢？主要有以下四種方法：
制造光柵的方法有機械刻劃，光電刻劃，復制方法和全息照相刻劃四種。

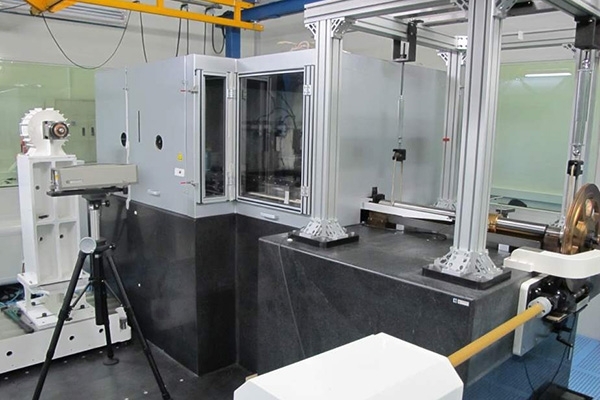

光柵刻劃機
機械刻劃
機械刻劃是古老方法，但可靠，間隙刻劃技術比較成熟。但要刻劃一塊100X100mm的光柵（刻劃機的刻劃速度為15-25條/分）計算須要4個晝夜。因此要求機器、環境在長時間內保持精確恒定不變。

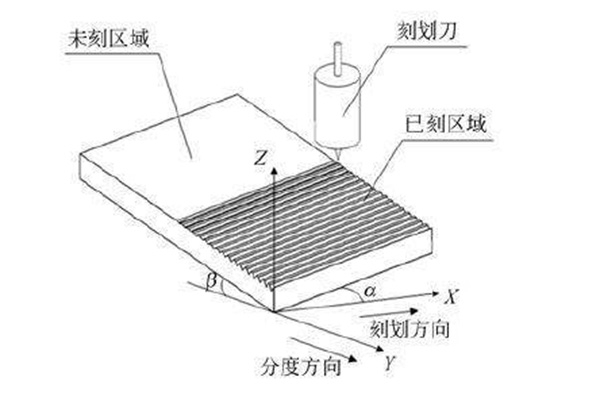

光柵的刻劃原理
光電刻劃
光電刻劃就是利用光電控制的方法可以在某種程度上排除光柵刻劃過程中機械變動和環境條件改變所產生的各種刻劃誤差。它一方面提高了光柵刻劃質量，另一方面也能在一定程度上簡化機械結構、降低個別零件的精度和對周圍環境的要求。
光柵復制
光柵刻劃時間長和效率低，因此成本很高，不能滿足光譜儀器的需求。目前復制法有二種：一次復制法就是真空鍍膜法。二次復制法是明膠復制法。一次復制法是一次制成，而二次復制法是先復制母光柵的劃痕，然后用該劃痕印劃在毛胚的明膠上。
二次復制的工藝比較煩瑣，但需要設備和條件都比較簡單，明膠法復制光柵質量是比母光柵差些。
全息照相刻制
全息照相刻制具有以下優點
①改變激光器的波長，可以制造整個光譜區所需要的光柵。
②全息照相刻劃原則上無尺寸限制可制大光柵。
③可制造平面和凹面光柵。
④生產效率高、成本低，促使全息照相刻劃光柵獲得迅速的發展。

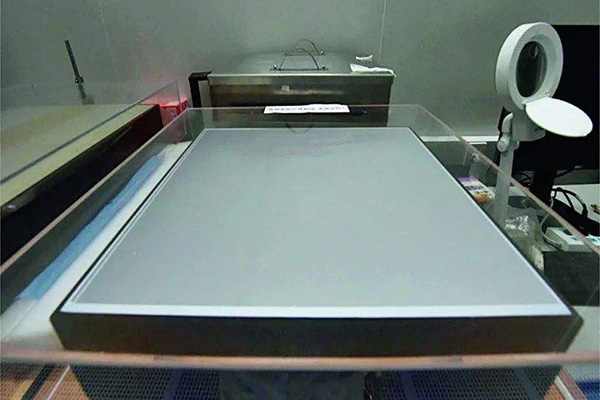

直讀光譜儀光柵
所以直讀光譜儀的光柵刻劃方法就是有以上四種。
